箱式變電站，又叫預裝式變電所或預裝式變電站，是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備。即將變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱。

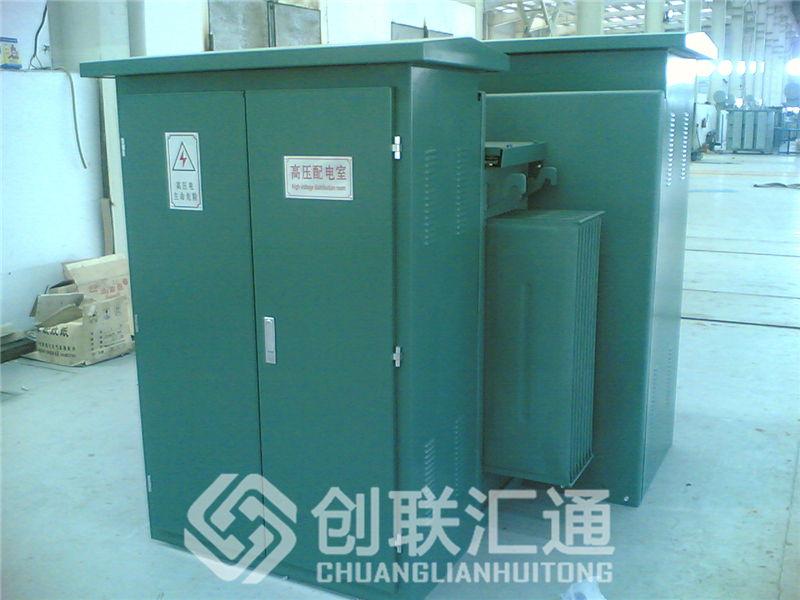

←美式箱變

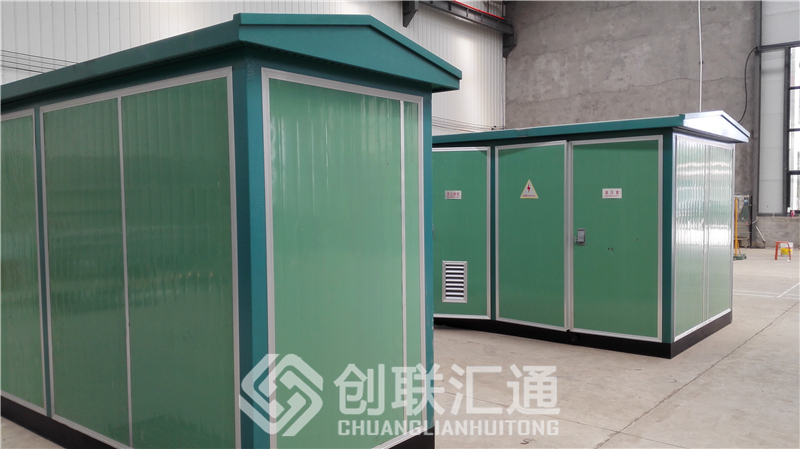

歐式箱變→
目前來說，我們常用的箱式變電站分為美式箱變和歐式箱變兩種，它們部分類似又有不同。
相同點

歐式箱變與美式箱變都具有箱變的基本特點：技術先進，組合方式靈活，產品安全可靠，由于工廠預制化大大的縮短了設計制造周期，并且外形美觀，極易與周圍環境協調一致；減少土建基礎費用，投資較少，收效明顯；體積小，重量輕，安裝移動方便；都由高壓室、變壓器室和低壓室組成。
不同點

1、從電氣主接線上看

（1）美式箱變高壓采用線變組連接方式，歐式箱變采用單母接線形式；美式箱變高壓接線方式僅兩種，環網（雙電源）或者終端供電。而歐式箱變有獨立的高壓?jiǎn)卧问娇梢愿鶕?jù)客戶要求定制設置進出線柜、PT柜、計量柜等，更加靈活。

（2）美式箱變?cè)O(shè)置單臺變壓器容量一般選用500kVA以下，低壓出線電纜4~6路。歐式箱變可根據需求設置1~2臺變壓器，容量一般選用500~800kVA，箱變低壓回路可根據負荷需求定制。

2、從體積上看，歐式箱變由于內部安裝常規開關柜及變壓器，產品體積較大。美式箱變由于采用一體化安裝體積較小，結構緊湊，僅為同容量歐式箱變的1/3左右。

3、從設備布置來看，歐式箱變一般采用目字形布置，美式箱變一般采用品字形布置。

4、從保護方面來看，歐式箱變高壓側采用負荷開關加限流熔斷器保護或斷路器微機保護。發生一相熔斷器熔斷時，歐式箱變用熔斷器的撞針使負荷開關三相同時分閘，避免缺相運行，要求負荷開關具有切斷轉移電流能力。美式箱變高壓側采用雙熔斷器保護，插入式熔斷器為雙敏熔絲（溫度、電流）保護箱變二次側發生的短路故障。后備限流保護熔斷器保護箱變內部發生的故障，用于保護高壓側，而負荷開關只起投切轉換和切斷高壓負荷電流的功能，容量較小。

5、從使用場合來看，歐式箱變適用于多層住宅、小高層、高層和其他的較重要的建筑物，美式箱變適用于對供電要求相對較低的多層住宅和其他不重要的建筑物的用電。
6、從產品及后期維護成本來看，歐式箱變成本比美式箱變成本要高一些。但美式箱變安裝使用后，基本上無須維護。

7、從過載能力上看，美式箱變對比歐式箱變過載能力更強，允許過載2倍2個小時，過載1.6倍7個小時而不影響箱變壽命。
結合美式與歐式箱變的特點，在實際的工程中我們要如何選擇合適的箱變？我們要綜合考慮設備成本，設備安裝位置，所帶負荷性質等方面。如果預算不是很充裕，現場設備安裝位置有限以及所帶負荷性質對供電要求較低，我們可以選擇美式箱變，除此之外，我們首先考慮的是歐式箱變。就目前的發展形勢來看，市場上歐式箱變的使用比例越來越高。在實際工作中，應綜合考慮多方面因素，選擇最合適的箱變。
